U1-Endüstriyel Akustik Görüntüleyici (Gaz Sızıntısı Tespiti)
U1-Endüstriyel Akustik Görüntüleyici (Gaz Sızıntısı Tespiti)

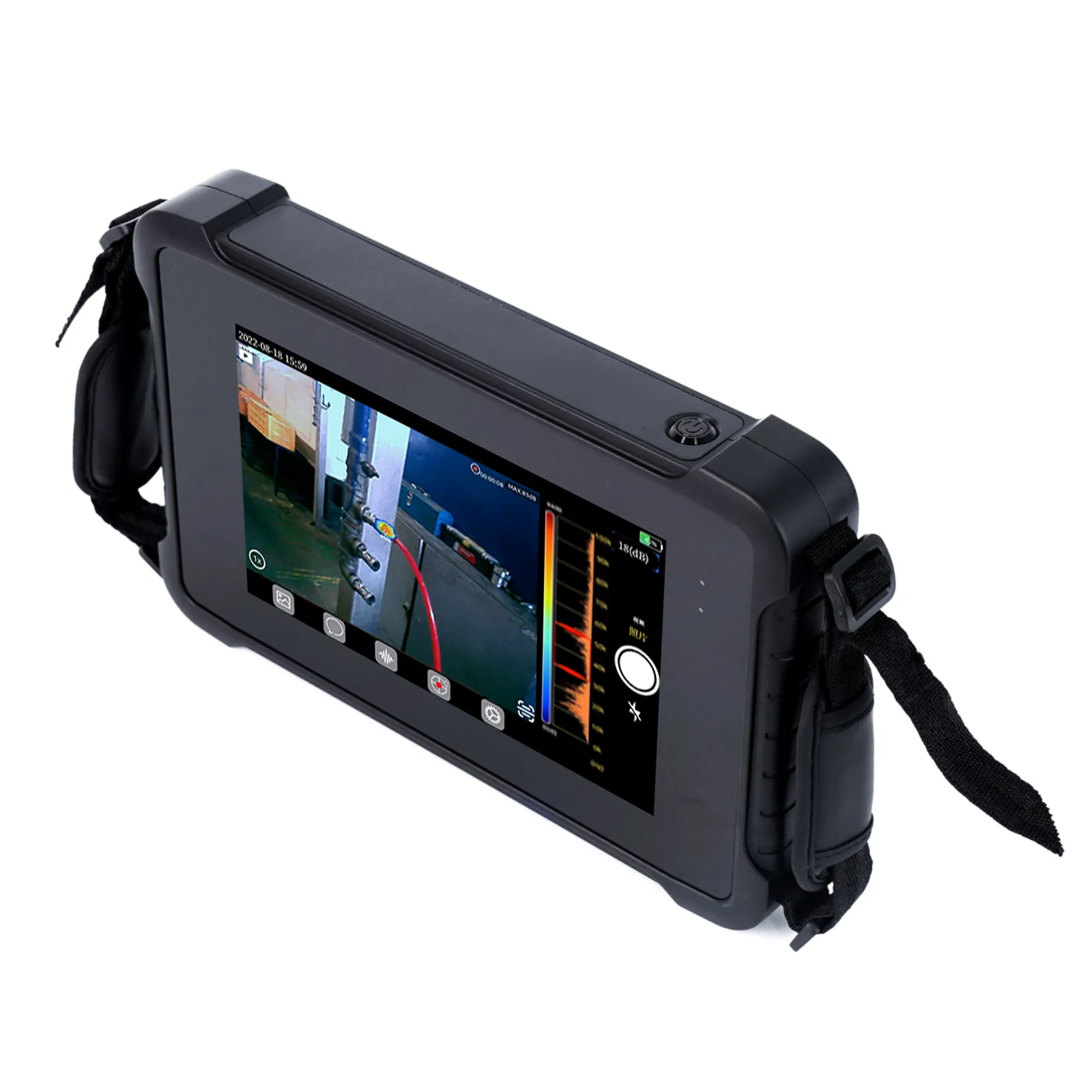

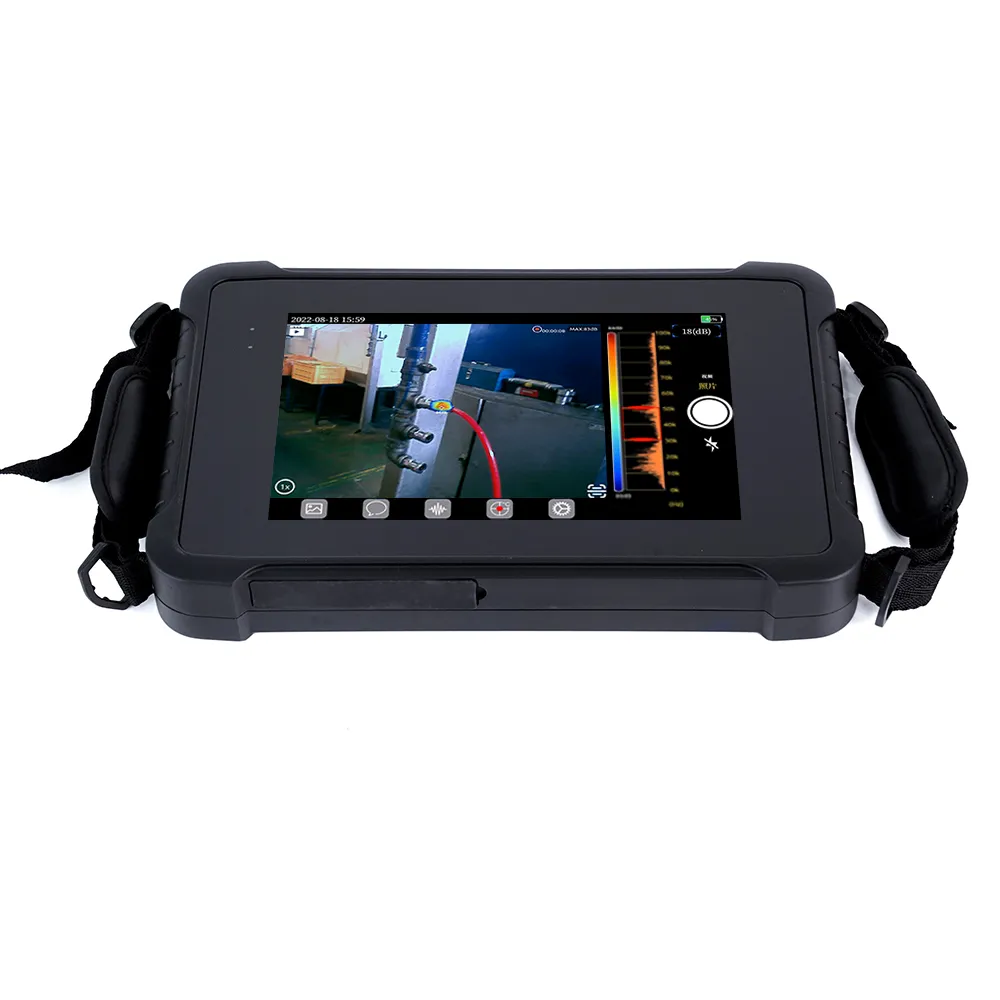

U1 Endüstriyel Akustik Görüntüleyici, ultrasonik frekansları destekleyen taşınabilir bir endüstriyel akustik görüntüleyicidir. Cihaz, ses kaynağı dağılım verilerini elde etmek için mikrofon dizisi ışın oluşturma teknolojisini kullanır ve gerçek zamanlı video görüntüleri toplamak için yüksek çözünürlüklü bir kamera ile donatılmıştır.

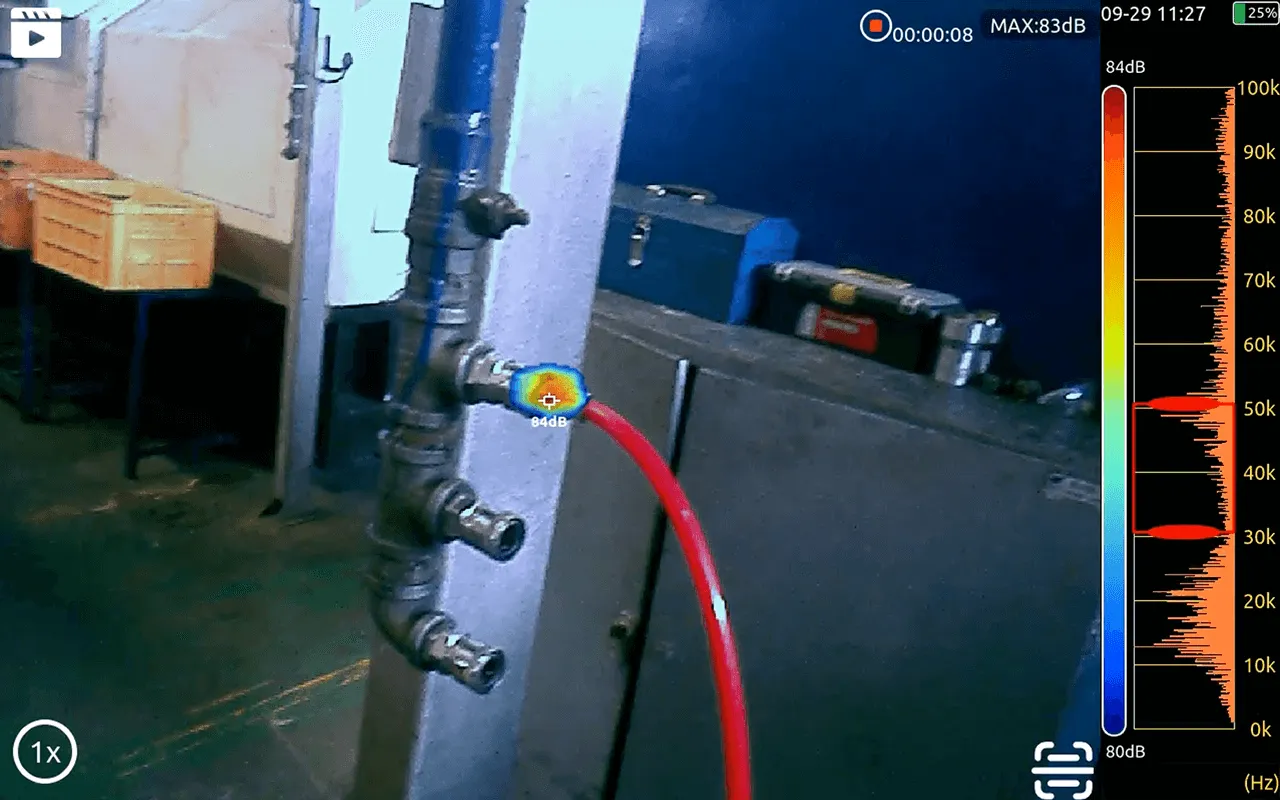

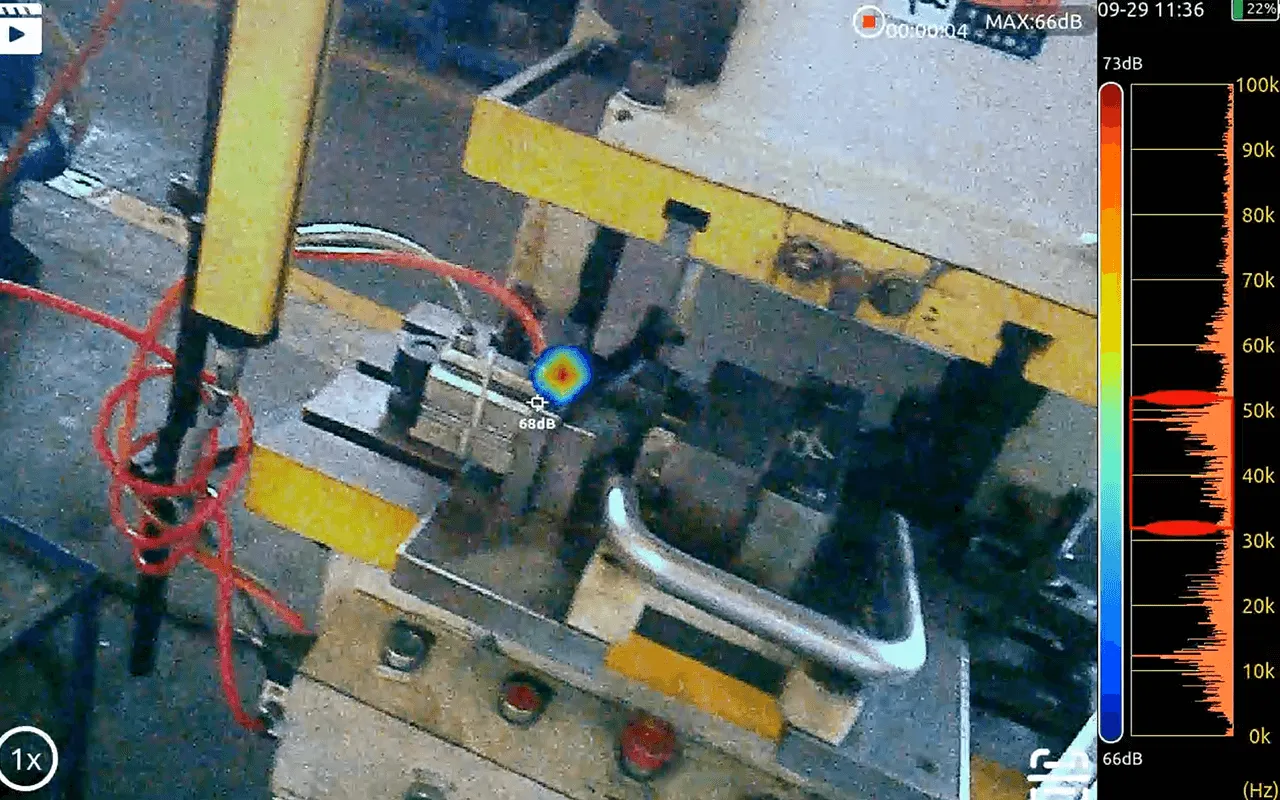

İç basınç, dış basınçtan büyük olduğunda, büyük basınç farkı nedeniyle, kaptaki herhangi bir sızıntıdan gaz dışarı fırlar. Sızıntı boyutu küçük ve Reynolds sayısı yüksek olduğunda, kaçan gaz türbülans oluşturur ve türbülans, sızıntının yakınında belirli bir frekansta ses dalgaları üretir. Ses dalgası titreşiminin frekansı, sızıntının boyutuyla ilişkilidir. Daha büyük sızıntılarda, gaz sızıntısı sesi insan kulağıyla duyulabilir. Ses dalgası frekansının 20KHz'den büyük olduğu çok küçük sızıntılarda ise insan kulağıyla duyulamaz, ancak yine de havada yayılabilir ve buna hava kaynaklı ultrason denir. Akıllı akustik görüntüleyici, gaz sızıntılarının ses frekanslarını belirleyebilen sezgisel ve kullanımı kolay bir araçtır. 128 adet son derece hassas dijital mikrofon dizisi kullanarak, toplanan sesi görünür ışık görüntüsüne dönüştürür ve ekiplerin sızıntıları erken tespit etmesine yardımcı olmak için ekranda bir grafik olarak görüntüler.

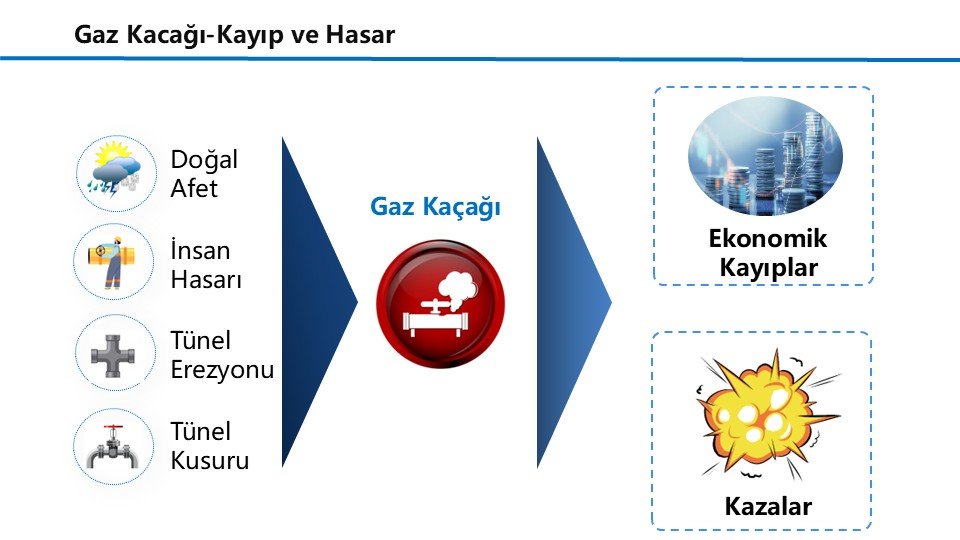

Endüstriyel gaz üretim veya kullanım sahalarında, gaz boru hatlarının kesişmesi, boru bağlantı noktalarının ve vanalarının yoğunluğu, hava koşulları, insan kaynaklı hasar ve doğal korozyonla birleşerek gaz boru hatlarını sızıntılara karşı savunmasız hale getirir. Gaz sızıntılarının ses genliği insanlar tarafından algılanması zor olduğundan, bir gaz sızıntısı meydana geldiğinde, zamanında onarım ve bakımların zamanında yapılmaması büyük ekonomik kayıplara ve gaz patlama riskine neden olmaktadır.
| Proje | Performans Göstergeleri | |

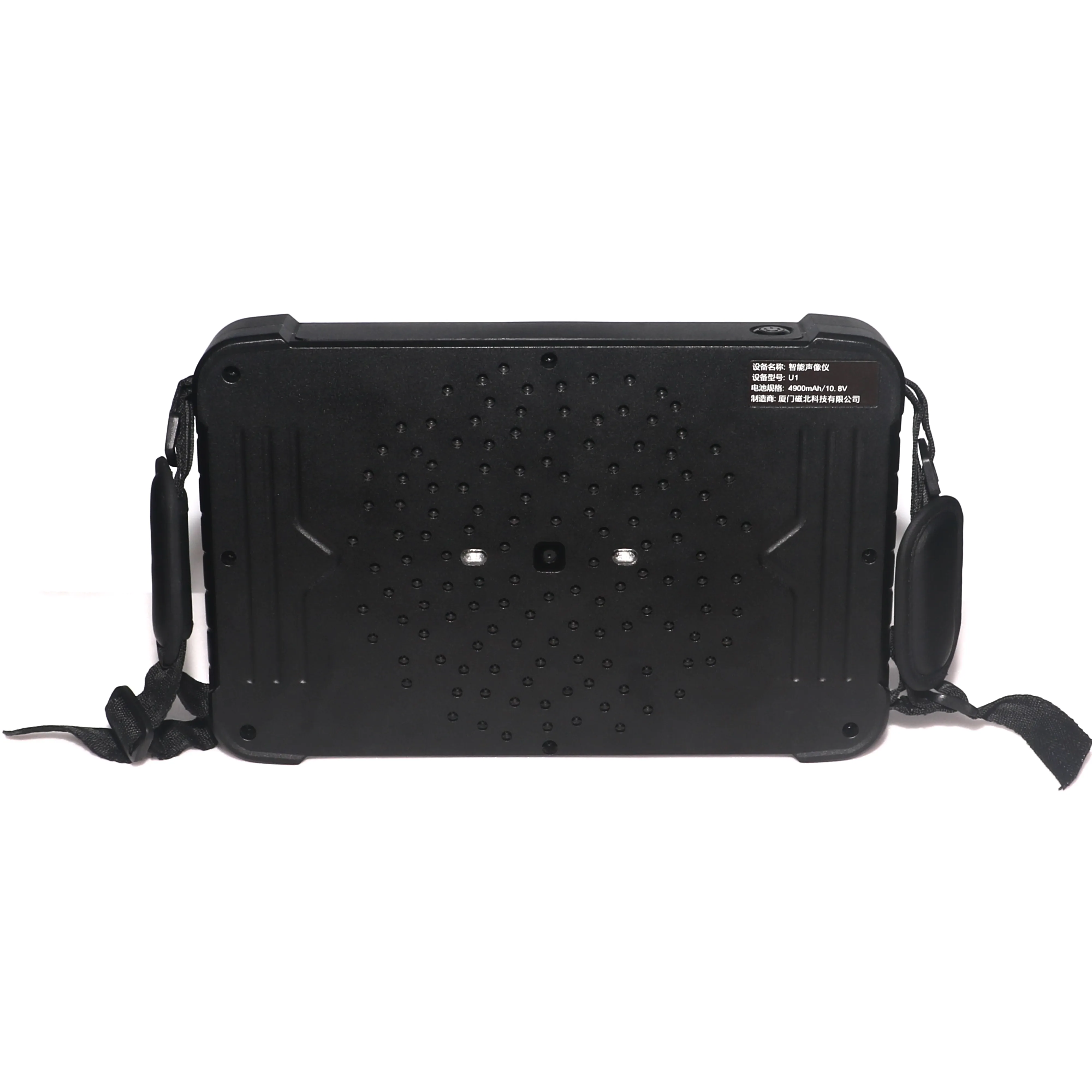

| Akustik Algılama ve Görüntüleme | Mikrofon Sayısı | 132 dijital MEMS mikrofon |
| Frekans Aralığı | 1KHZ~100KHZ | |
| Çalışma Mesafesi | 0,5 m ila 120 m | |
| Görüş Alanı (FOV) | 63° ± 5° | |
| Nominal Kare Hızı | 25 FPS | |
| Görünür Işık Kamerası | Çözünürlük | 5 Megapiksel |
| Görüş Alanı (FOV) | 63° ± 5° | |
| Görüntü Modu | Renk | |
| Odak | 2x yakınlaştırma | |

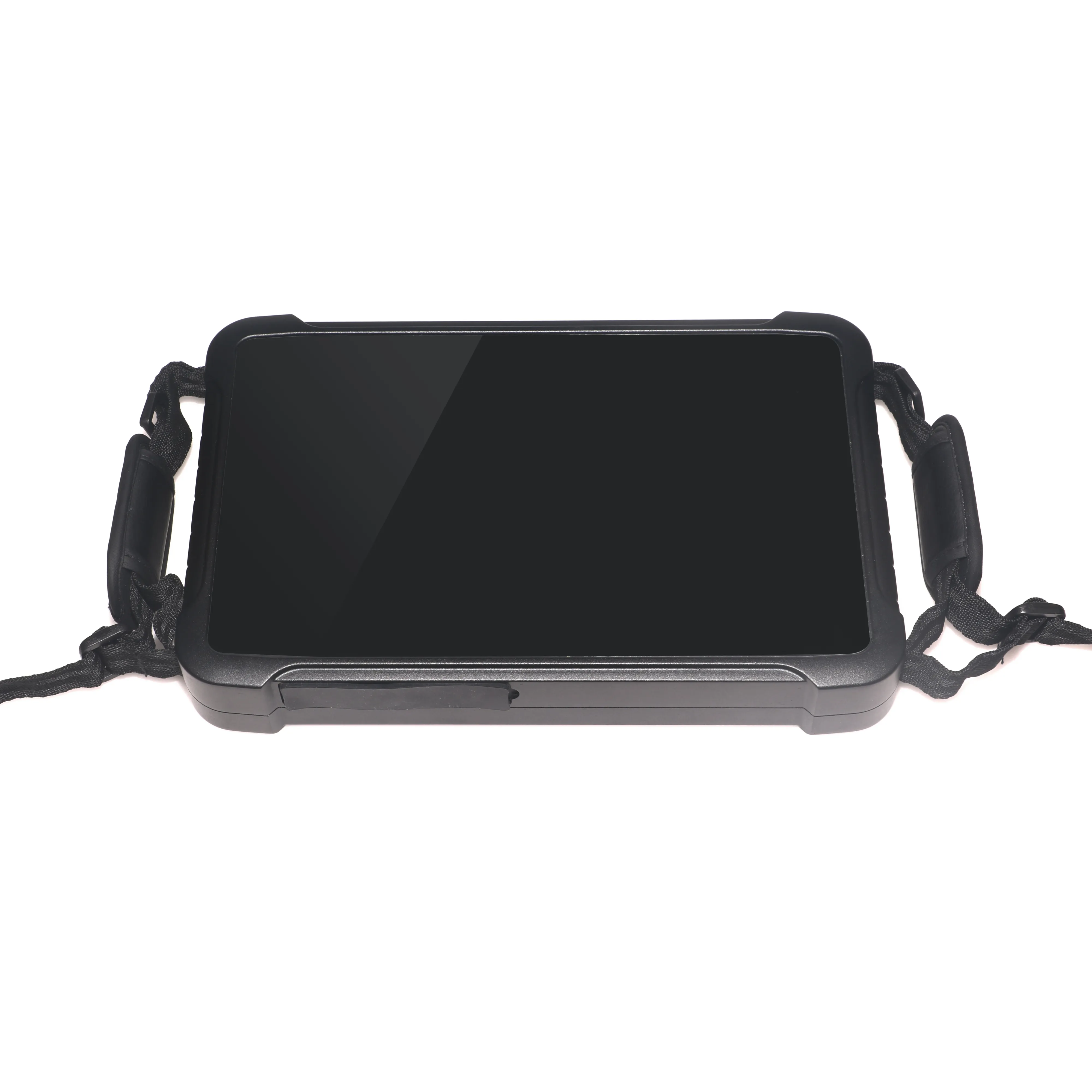

| Ekran | Görüntülemek | Arka aydınlatmalı, güneş ışığında net okunabilen 8 inç yüksek parlaklıkta IPS LCD ekran |
| Çözünürlük | 1280x800 | |
| Dokunmatik Ekran | 10 noktalı dokunmatik, kapasitif | |
| Görüntü Depolama | Depolama / Depolama Kapasitesi | 32G (program depolama için kullanılan parça) |
| Görüntü Biçimi | JPG | |
| Video Format | MP4 | |
| Videoyu Kaydet | Fotoğraf ve video kayıt fonksiyonları ile ses dalgası test sinyallerini görsel görüntülere, videolara ve ses verilerine dönüştürebilir | |
| Kulaklık İzleme ve Kayıt Fonksiyonu | Kulaklıkla ses kaynağını izleme işlevi vardır ve ayrıca video kayıt işlevi de vardır | |
| Akustik Ölçüm ve Analiz | Ses Basınç Seviyesi Aralığı (Tipik Değer) | 12,1 dB SPL ila 114,6 dB SPL (±1 dB SPL 2 kHz) |
| 4,4 dB SPL ila 102,2 dB SPL (±2 dB SPL 19 kHz) | ||
| 12,8 dB SPL ila 119,2 dB SPL (±1 dB SPL 35 kHz) | ||
| 19,8 dB SPL ila 116,1 dB SPL (±3 dB SPL 52 kHz) | ||
| 41,4 dB SPL ila 129,0 dB SPL (±1 dB SPL 80 kHz) | ||
| 54,4 dB SPL ila 135,5 dB SPL (±1 dB SPL 100 kHz) | ||
| Otomatik Maksimum / | Nokta görüntüleme boyutu, arıza noktasını doğru bir şekilde bulmak için manuel olarak ayarlanabilir | |
| Minimum dB Kazancı | ||
| Grup Seçimi | Frekans aralığı manuel olarak ayarlanabilir | |
| Kullanıcı Profili | Özel ayarları kaydetmek için kullanıcı tarafından yapılandırılabilir dosya | |
| Kaynak Görselleştirme Modu | Kullanıcılar tek kaynaklı veya çok kaynaklı algılama arasında seçim yapabilir | |
| Ses spektrumu fonksiyonu ile | Arıza tipinin sezgisel olarak değerlendirilmesi için ses sinyalinin faz diyagramını doğrudan ekranda görüntüleyebilen PRPD diyagramı teşhis fonksiyonunu ekleyin . | |
| Merkez nokta işaretleme fonksiyonu ile | Görüntülenecek veya görüntülenmeyecek şekilde ayarlanabilir | |
| Kızılötesi Modül (Opsiyonel) | Kızılötesi modülü destekler | 384*288, 7,5 μm~14 μm |
| Görüş alanının merkez bölgesinde ölçülen değerin ±2℃ veya ±%2'si (°C) | ||
| Maksimum, minimum ve merkez nokta sıcaklık değerlerini görüntüleyebilir | ||
| LED Dolgu Işığı | 2 LED dolgu ışığıyla | |
| İletişim | 4G | 4G tam Netcom'u destekler , dahili anten |
| Wi-Fi/Bluetooth | Wi-Fi/Bluetooth desteği, dahili anten | |

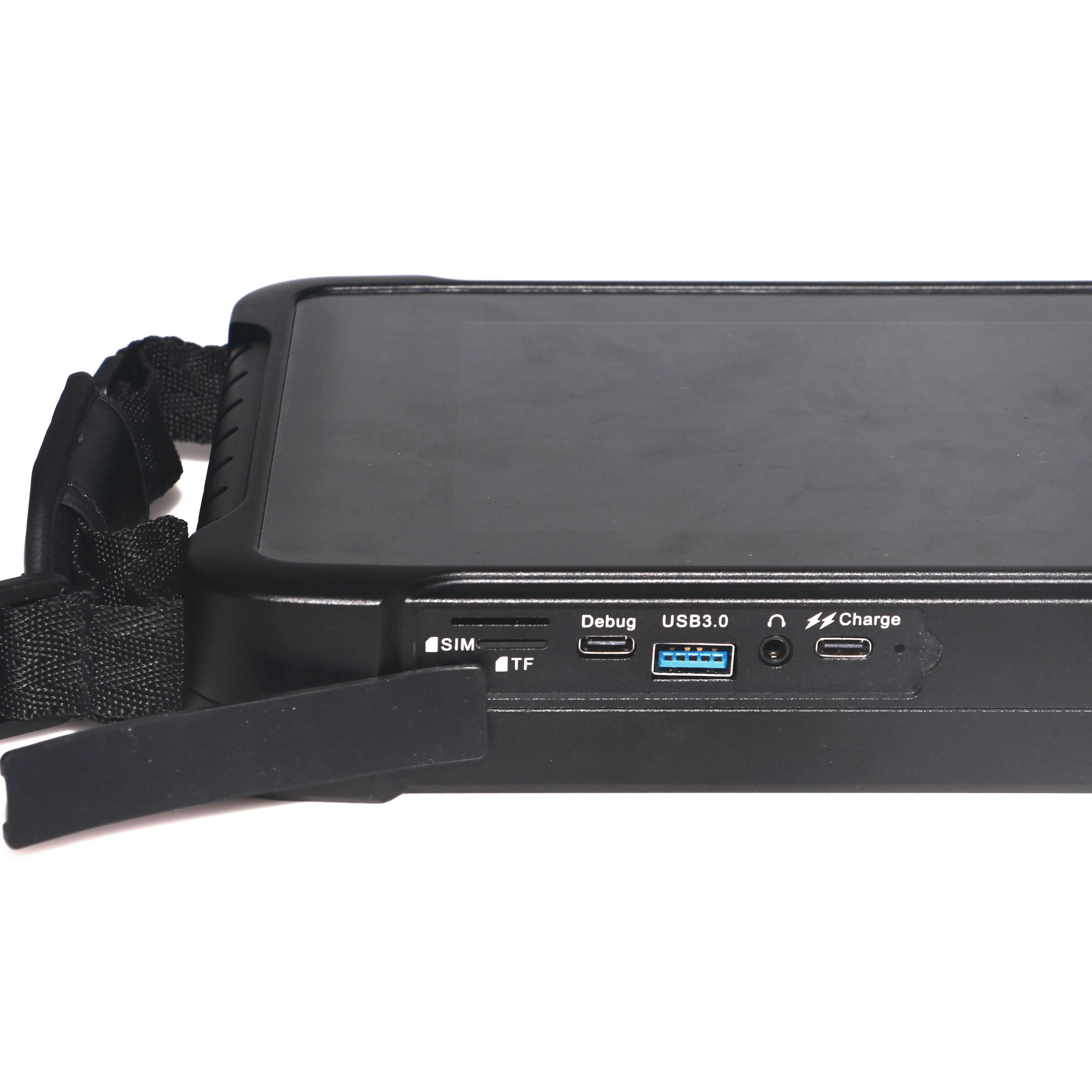

| Arayüz | USB Bağlantı Noktası | Veri aktarımı için bir adet USB3.0-A portu |
| TYPE-C Bağlantı Noktası | 1 TYPE-C şarj portu, PD ve diğer hızlı şarj protokollerini destekler, maksimum 60W hızlı şarj gücü | |
| TF Kartı | Veri depolama için 64 GB TF kart ile donatılmıştır | |
| SIM Kart Yuvası | 1 SIM kart yuvası | |

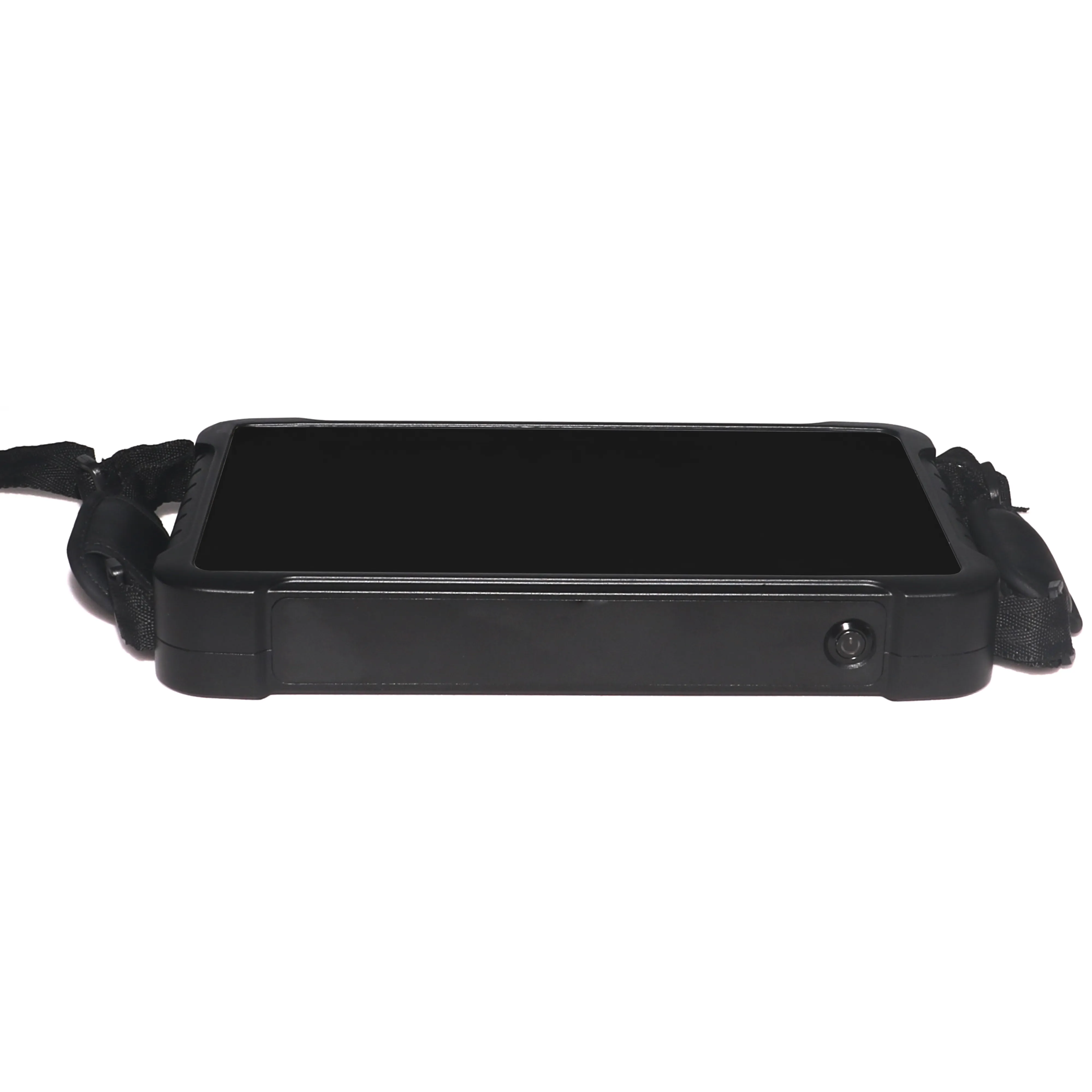

| Düğme | 1 güç düğmesi, güç açma/kapama, uyku ve uyandırma işlevlerini destekler | |
| Kulaklık | Kulaklık girişi | Bir adet 3,5 mm kulaklık girişi, ses kaynağının gerçek zamanlı kulaklıkla izlenmesini destekler |
| Mekanik | Boyutlar ( U*G*Y) | 260mm*170mm*38mm |
| Ağırlık | 1,5 kg | |
| Koruma Seviyesi | IP54 | |
Sıkça Sorulan Sorular
1. Akıllı akustik görüntüleyici hangi tip sistemleri tespit edebilir?
Çoğu gaz tespitini destekler.
2. Tespit edilebilir sızıntı aralığı nedir?
Fay noktası görülebiliyor, 0.2mpa'dan büyük.
3. Çevresel müdahale altında tespit etkisi?
Çevresel ses aralığındaki parazit gürültüsünü önlemek için ultrasonik frekans bandı algılamasını kullanır.
Ekipmanın (algoritmanın) mekansal filtreleme özellikleri, girişimin önlenmesini sağlar.
Algılama işlemi sırasında, parazitlenmeyi önlemek için açıyı ve mesafeyi ayarlayın.
